Comment mesurer la longueur et le diamètre d'une vis ?

Vous avez sûrement déjà été confronté à la problématique de déterminer les dimensions exactes d’une vis pour réaliser vos projets. Que ce soit pour du montage de meubles, de l’électronique ou encore de la mécanique, il est primordial de bien connaître les caractéristiques des vis que vous utilisez.

Qu'est-ce qui définit les dimensions d'une vis ?

Tout d’abord, il est important de comprendre ce qui caractérise les dimensions d’une vis.

Une vis est définie par deux principales mesures :

- Le diamètre, exprimé en mm.

- La longueur, exprimé en mm.

Ainsi, une vis désignée « vis 8x60 » signifie qu’elle a un diamètre de 8mm et une longueur de 60mm. Ces informations sont cruciales pour choisir la bonne vis.

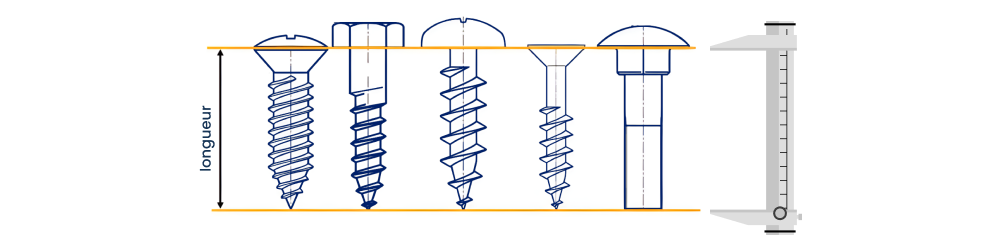

Comment mesurer correctement la longueur d'une vis ?

Pour mesurer précisément la longueur d’une vis, voici comment procéder :

- Pour les vis à tête fraisée, la longueur se mesure tête comprise

- Pour toutes les autres vis, la longueur se mesure sous la tête

Pour effectuer la mesure, vous pouvez utiliser un pied à coulisse ou un réglet gradué en millimètres mais attention à la précision.

Comment mesurer précisément le diamètre du filetage ?

Concernant le diamètre, il est essentiel de ne pas se tromper. Pour mesurer le diamètre, procédez ainsi :

- Utilisez impérativement un pied à coulisse, réglé au 1/10e de mm près.

- Mesurez le filetage au niveau de son diamètre maximal, en prenant soin de bien ajuster les mâchoires du pied à coulisse.

- Ne mesurez pas le diamètre de l’âme du filetage, qui est plus fin.

- Ne tenez pas compte de la tête, seule la partie filetée importe.

- Notez le diamètre obtenu en mm qui correspond à la désignation du diamètre de vis (M6, M8, M10 etc).

Astuces pour ne pas se tromper

Lorsque vous mesurez vos vis, faites attention à ne pas commettre ces erreurs courantes :

- Prendre en compte la tête pour le diamètre ou la longueur (sauf tête fraisée pour la longueur)

- Mesurer le diamètre de l’âme du filetage, et non au niveau du filet maximal.

- Se fier à une estimation visuelle sans utiliser d’outil de mesure fiable.

- Mesurer uniquement la longueur filetée et non pas l’intégralité de la vis.

- Réutiliser une vis usagée sans contrôler que sa dimension correspond bien.

En appliquant une méthode rigoureuse avec un outil de mesure adapté, vous éviterez ainsi les mauvaises surprises !

Pourquoi est-ce important de bien mesurer ses vis ?

Prendre le temps de bien mesurer les caractéristiques des vis que vous utilisez présente de multiples avantages :

- Cela garantit d’utiliser exactement la bonne vis pour l’usage prévu.

- Cela permet d’éviter d’endommager les pièces que vous assemblez.

- Vous pourrez aisément remplacer une vis perdue par une identique.

- En connaissant les dimensions, vous pourrez acheter vos vis au détail à moindre coût, chez Bricovis bien sûr !

- Vous gagnerez du temps en évitant les erreurs d’installation de vis inadaptées.

- Vous travaillez de façon professionnelle en maîtrisant parfaitement votre matériel.

Alors prenez le réflexe de bien mesurer systématiquement vos vis avant utilisation ! C’est le secret d’un travail de qualité et sans mauvaise surprise. Vous pourrez ainsi exprimer tout votre savoir-faire et votre passion pour le bricolage.

Ce qu’il faut retenir :

- Une vis se définit principalement par son diamètre et sa longueur.

- La longueur se mesure tête comprise pour les têtes fraisées et sous la tête pour toutes les autres vis.

- Le diamètre se mesure au niveau du filet maximal.

- Une mesure précise avec les bons outils permet d’éviter les erreurs d’utilisation. Le diamètre et la longueur se mesure à l’aide d’un pied à coulisse, en mm pour le métrique et en pouces pour l’américain.
